USMとは？リングUSM・マイクロUSM・ナノUSMの違いを徹底解説

キヤノンのレンズ名でよく目にする「USM」は、Ultrasonic Motorの略で、超音波振動を利用してフォーカスレンズを動かすAF駆動方式です。EFレンズの時代から高速AFを支えてきた技術ですが、USMと書かれていればすべて同じ構造、同じAF特性というわけではありません。

代表的な方式にはリングUSM、マイクロUSM、ナノUSMがあり、それぞれモーターの構造やフォーカスレンズの動かし方が異なります。静止画で素早くピントを合わせたい場合と、動画で滑らかにピント位置を移動させたい場合では、向いている方式も変わります。

中古EFレンズを選ぶ場合には、同じ「USM」という名称だけを見て判断すると、実際の操作感との違いに驚くことがあります。この記事では、USMの基本構造からリングUSM・マイクロUSM・ナノUSMの違い、静止画と動画での適性、レンズ選びで確認したいポイントまで詳しく解説します。

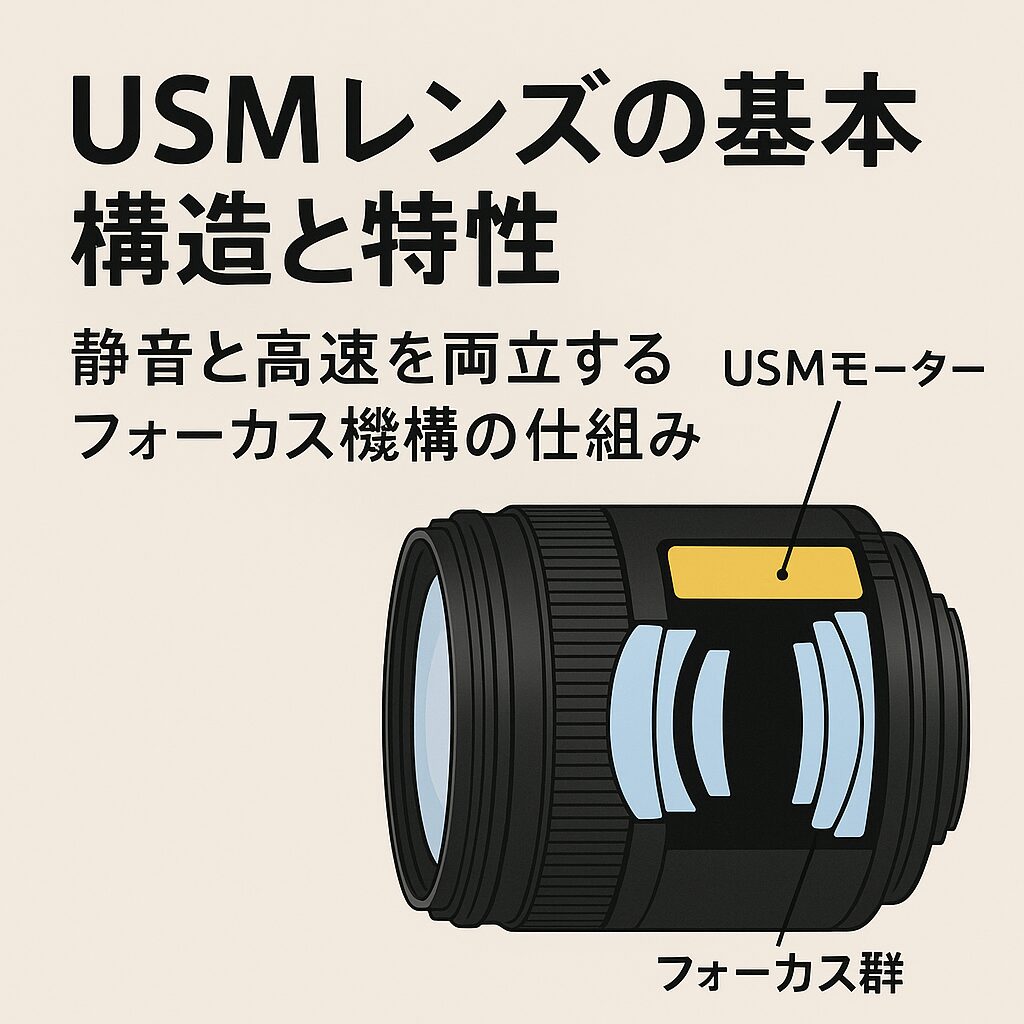

USMとは何か｜超音波でフォーカスレンズを動かす仕組み

USMは電磁モーターとは異なる原理で動く

一般的なモーターでは、電磁力を利用して回転運動を発生させます。USMはこれとは異なり、圧電素子へ高周波の電圧を加えて超音波域の微細な振動を発生させ、その振動を利用してフォーカス機構を動かします。

リングUSMの場合は、圧電セラミックを備えたステーターに振動を発生させ、その進行波によって接触しているローターを回転させます。ここで発生した回転運動をフォーカス機構へ伝え、レンズ群を前後させることでピント位置を変化させます。

USMの特徴は、起動してから目的位置へ移動し、停止するまでの応答を速くできることです。特に大型のフォーカスレンズ群を動かす望遠レンズでは、駆動力と停止精度の両方が重要になるため、リングUSMが長く使われてきました。

STMやVCMを含めたAF駆動方式全体の違いについては、STMとUSMとVCMの違いでも詳しく解説しています。

USMが高速AFに向いている理由

AF速度はモーターの名称だけで決まりません。フォーカスレンズ群の重量、移動距離、カメラ側のAF制御、レンズ内部のCPU、撮影距離など複数の条件が関係します。それでもUSMが長年高速AF用として採用されてきた理由の一つは、起動と停止の応答性にあります。

ピント合わせでは、フォーカスレンズを単純に高速移動させればよいわけではありません。目標位置を通り過ぎれば再び戻す必要があり、結果として合焦までの時間が長くなります。素早く動き、必要な位置で的確に止める制御が重要です。

特にスポーツ、野鳥、鉄道、動物など、被写体との距離が連続して変化する場面では、AFを一度合わせて終わりではなく、サーボAFによってフォーカス位置を更新し続けます。このときレンズ側の駆動レスポンスはAF追従性能を構成する重要な要素になります。

USM搭載レンズのAF性能については、USMレンズのオートフォーカス性能もあわせて確認すると、モーターと実際のAF動作の関係を理解しやすくなります。

USMの始まりはEFシステム初期までさかのぼる

キヤノンのEFシステムでは、初期から電子マウントとレンズ内AFモーターを前提とした設計が採用されました。USMもその中で発展した技術です。

1987年11月発売のEF300mm F2.8L USMにはリングUSMが採用され、高速かつ静かなAFとフルタイムマニュアルフォーカスを実現していました。大口径超望遠レンズの重いフォーカス系を動かすためにも、USMの高い駆動力は大きな意味を持っていました。

その後USMは超望遠だけでなく、標準ズーム、広角、マクロ、単焦点など幅広いEFレンズへ展開されました。ただし、すべてがリングUSMだったわけではなく、小型化やコストとのバランスを取るためにマイクロUSMも広く使われています。

EFレンズを年代やカテゴリーから探す場合は、キヤノン大全から各レンズの記事へたどることができます。

リングUSM・マイクロUSM・ナノUSMの違い

リングUSMは大型レンズ群を素早く動かせる

リングUSMは、レンズ鏡筒の内部にリング状の超音波モーターを配置する方式です。大きな特徴は、高いトルクを得やすく、フォーカスレンズ群を高速に駆動しながら停止位置も細かく制御できることです。

この特性から、望遠レンズ、大口径レンズ、Lレンズなどに数多く採用されてきました。スポーツや野鳥のように、被写体との距離が短時間で大きく変わる撮影では、素早い駆動と停止を繰り返す必要があります。リングUSMはこうした用途と相性のよい方式です。

また、多くのリングUSM搭載レンズではフルタイムマニュアルフォーカスが利用できます。AFでピントを合わせたあと、AF/MFスイッチを切り替えずにフォーカスリングを操作して微調整できるため、望遠撮影や浅い被写界深度を使う撮影でも便利です。

リングUSMを搭載したEF望遠単焦点の例として、EF300mm F4L USMの記事も参考になります。

マイクロUSMは小型化しやすく多くのEFレンズに使われた

マイクロUSMは、リングUSMより小型化しやすい構造の超音波モーターです。モーターの回転をギアなどの駆動系を通してフォーカス機構へ伝えるため、リングUSMとは構造が異なります。

EFシステムでは、小型軽量の標準ズームや普及価格帯のレンズを中心にマイクロUSMが数多く採用されました。レンズ名には単に「USM」と書かれていることが多いため、中古レンズを見ただけではリングUSMとの違いが分かりにくい場合があります。

マイクロUSMだからAFが遅いと単純に決めることもできません。軽いフォーカスレンズ群を動かす製品では十分に高速なAFを実現しており、レンズ全体の設計によって体感は変わります。一方、リングUSMのようなダイレクトな駆動構造とは異なるため、作動音や操作感に違いが出る製品があります。

マイクロUSMには改良型のマイクロUSM IIもあり、EFレンズの中には小型軽量化と高速AFを両立するために採用された製品があります。さらに、マイクロUSM採用レンズでもフルタイムマニュアルフォーカスに対応する製品が存在するため、「マイクロUSMならフルタイムMF非対応」と一括して判断することもできません。

実際のマイクロUSM搭載標準ズームの例として、EF28-80mm F3.5-5.6 V USMがあります。中古EFレンズでは、このような普及型USMレンズも多数残っています。

ナノUSMは回転ではなく直進運動でフォーカスを駆動する

ナノUSMは、薄型の振動子とスライダーを使い、超音波振動によって直線方向の動きを発生させる方式です。リングUSMではモーターの回転運動をフォーカスレンズの直線運動へ変換する必要がありますが、ナノUSMはモーターそのものが直進するため、フォーカスレンズを効率よく動かせます。

静止画では素早く起動・停止でき、動画ではフォーカス位置を滑らかに変化させやすいことがナノUSMの大きな特徴です。そのため、静止画だけでなく動画撮影も重視するRFレンズや、一部のEF-Sレンズなどに採用されています。

ナノUSMはリングUSMを単純に上回る新型モーターという位置付けではありません。重いレンズ群を大きなトルクで動かす必要があるレンズ、複数のフォーカス群を個別に動かすレンズ、小型軽量化を優先するレンズなど、製品ごとに要求される性能が違うため、最適な駆動方式も変わります。

ナノUSMを採用したRF望遠ズームの実例については、RF100-400mm F5.6-8 IS USMの記事でも確認できます。

3種類のUSMを比較すると何が違うのか

静止画ではモーターだけでなくAFシステム全体を見る

静止画撮影では、リングUSMだから必ずナノUSMより速い、ナノUSMだから必ずリングUSMより速い、といった単純な比較はできません。

AFの速さは、モーターの種類に加えて、フォーカスレンズ群の重さ、移動距離、レンズ内CPU、AFアルゴリズム、カメラボディのAF性能、被写体のコントラスト、撮影距離などによって変化します。

たとえば古いリングUSMレンズを最新のRFレンズと比較すれば、モーター方式だけでは説明できない世代差があります。反対に、大口径の望遠レンズでは現在でも強力な駆動系が必要になり、レンズ全体の設計との組み合わせが重要です。

さらに、ボディ側が被写体を正しく検出できなければ、レンズ側のモーターが高速でも目的の位置へ動かせません。AF性能を見る際は、測距点とAFエリアの仕組みも含めて考える必要があります。

動画では速さより滑らかなピント移動も重要になる

静止画では、シャッターボタンを押した瞬間に素早く合焦することが重要です。動画ではそれだけではなく、ピント位置がどのように移動するかも映像の印象に影響します。

近くの人物から奥の人物へピントを移す場面で、一瞬で飛び移るようにフォーカスが変化すると、不自然に見える場合があります。映像では一定の速度で滑らかにピントを送ることが重要になるため、モーターには細かな速度制御が求められます。

ナノUSMは高速に動かすことも、滑らかに動かすこともできるため、静止画と動画の両方を扱うレンズと相性があります。STMも動画を意識した滑らかな駆動を得意としており、USMとSTMを比較するときは「どちらが高性能か」ではなく、製品ごとの用途を見ることが重要です。

静止画と動画でAFモーターに求められる性格の違いは、STM・USM・VCMのAF方式比較でも詳しくまとめています。

フルタイムマニュアルフォーカスはレンズごとに確認する

リングUSMの大きな利点として知られているのが、フルタイムマニュアルフォーカスです。AFで合焦したあとでもフォーカスリングを回し、そのままピント位置を調整できます。

ポートレートでまつ毛ではなく瞳へ合わせたい場合、マクロでピント面を数ミリ移動したい場合、遠距離の被写体でAFの停止位置をわずかに補正したい場合など、フルタイムMFは非常に便利です。

一方、USMという名称だけでフルタイムMFの有無を判断することはできません。マイクロUSMでも対応するレンズがあり、電子式フォーカスリングを採用するナノUSMレンズでは操作方法や作動条件が異なる場合があります。

AFとMFを撮影状況によって使い分ける方法については、AFとMFの違いと使い分けも参考になります。

中古EFレンズでは「USM」の文字だけで判断しない

同じUSM表記でも中身は大きく異なる

中古EFレンズを探していると、レンズ名の末尾にUSMと書かれた製品が大量に見つかります。しかし、USMという文字だけではリングUSMなのかマイクロUSMなのか判別できない製品があります。

特に1990年代から2000年代の普及型EFズームには、マイクロUSMを採用したモデルが数多く存在します。一方、同じ時代のLレンズや大口径単焦点、望遠レンズではリングUSMが多く採用されています。

さらに同じ焦点距離でも世代によってAFモーターが変更されることがあります。レンズ名が似ているからといって、AF性能や操作感まで同じとは限りません。

中古レンズでは、モーター方式だけでなく、最短撮影距離、重量、フィルター径、フルタイムMF、手ブレ補正、フォーカス方式まで含めて確認する方が実用的です。EFレンズ全体から価格と性能のバランスを探す場合は、キヤノンEFレンズのコストパフォーマンス比較も参考になります。

古いUSMレンズにも現在使う意味がある

AFモーターの技術だけを見れば、新しいナノUSMやVCMを採用したレンズの方が高度な制御に対応しています。しかし、写真を撮る道具として考えると、古いUSMレンズが使えなくなったわけではありません。

リングUSMを搭載したEFレンズには、現在でも十分に速いAFを持つものがあります。またマイクロUSM搭載レンズには、小型軽量で中古価格が低く、気軽に使えるモデルがあります。

EF-EOS Rマウントアダプターを使えば、多くのEFレンズをEOS RシリーズでもAFレンズとして使用できます。ミラーレスでは撮像センサー上でピント検出を行うため、古いEFレンズでも一眼レフ時代とは違った使い方ができます。

キヤノンのEFレンズとRFレンズを体系的に確認する場合は、キヤノン大全から各レンズの記事へ進むことができます。

USMレンズを選ぶときに確認したいポイント

動体撮影ではモーター方式とフォーカス範囲を見る

野鳥やスポーツでは高速なAFモーターが重要ですが、それと同時にフォーカスリミッターの有無も確認したいところです。

望遠レンズでは、最短撮影距離から無限遠までフォーカスレンズを動かすと移動量が大きくなります。フォーカスリミッターによって使用する距離範囲を限定できれば、大きくピントを外したときの復帰を速くできる場合があります。

また、ボディ側のサーボAF、被写体検出、AFエリア選択も重要です。レンズだけを高速なUSMモデルへ変更しても、AFエリアが被写体から外れていれば背景へピントが移動します。

動体撮影では、レンズのAFモーターとカメラ側のAF設定を一つのシステムとして考える必要があります。実際の測距点やAFエリアについては、カメラの測距点とAFエリアの選び方で詳しく解説しています。

動画撮影では駆動音と速度変化も確認する

動画ではAF速度だけでなく、駆動音、ピント移動の滑らかさ、フォーカスブリージング、ボディ側で設定できるAF速度などが実用性に影響します。

高速なリングUSMは静止画では非常に使いやすくても、設計された年代によっては動画撮影を主目的としていないレンズがあります。一方、ナノUSMは動画撮影まで考えた制御を行いやすく、ゆっくりしたフォーカス移動にも対応しやすい方式です。

ここでも「ナノUSMだから動画用」「リングUSMだから静止画用」と完全に分けることはできません。実際にはレンズとカメラの組み合わせによって動作が変わります。

動画と静止画を一本のレンズで使う場合は、STM・USM・VCMの特徴比較を確認しておくと、レンズ名に書かれたモーター名称の意味が分かりやすくなります。

レンズの画質とUSMの種類は別の話

USMはフォーカスを動かすための技術です。リングUSMだから画質が高い、ナノUSMだから解像力が高い、といった関係ではありません。

画質を左右するのは、光学設計、使用される硝材、収差補正、レンズ構成、コーティング、絞り設計などです。USMの種類が変わっても、それだけでボケ、解像力、色収差、逆光性能が決まるわけではありません。

そのためレンズを選ぶ際は、「どのUSMを使っているか」と「どのような写りをするか」を別々に考える必要があります。AFが速いことと、自分が好む描写をすることは同じ条件ではありません。

焦点距離や描写、サイズ、価格を含めてキヤノンレンズ全体を比較したい場合は、キヤノン大全から目的に合うレンズを探せます。

まとめ｜USMは一種類ではなくレンズごとに性格が違う

USMは、超音波振動を利用してフォーカスレンズを駆動するキヤノンのAFモーター技術です。EFシステム初期から使われてきましたが、長い歴史の中で複数の方式が登場しています。

リングUSMは高いトルクと素早い起動・停止を生かし、大口径レンズや望遠レンズを中心に広く使われてきました。マイクロUSMは小型化しやすく、普及型のEFズームなどにもUSMを広げる役割を果たしました。ナノUSMは直進駆動を採用し、高速な静止画AFと滑らかな動画AFを両立しやすい方式です。

重要なのは、USMという名称だけでレンズのAF性能を判断しないことです。同じUSMでも内部構造は異なり、レンズ群の重量、移動距離、CPU、AFアルゴリズム、ボディ側のAF性能によって実際の動作は変わります。

中古EFレンズでは特に、リングUSMなのかマイクロUSMなのか、フルタイムMFに対応するのかを個別に確認すると、購入後の操作感を想像しやすくなります。RFレンズではナノUSMを採用するモデルも増えており、静止画と動画の両方を使う場合には、AF速度だけでなく滑らかな制御まで含めてレンズを選ぶことが重要です。
