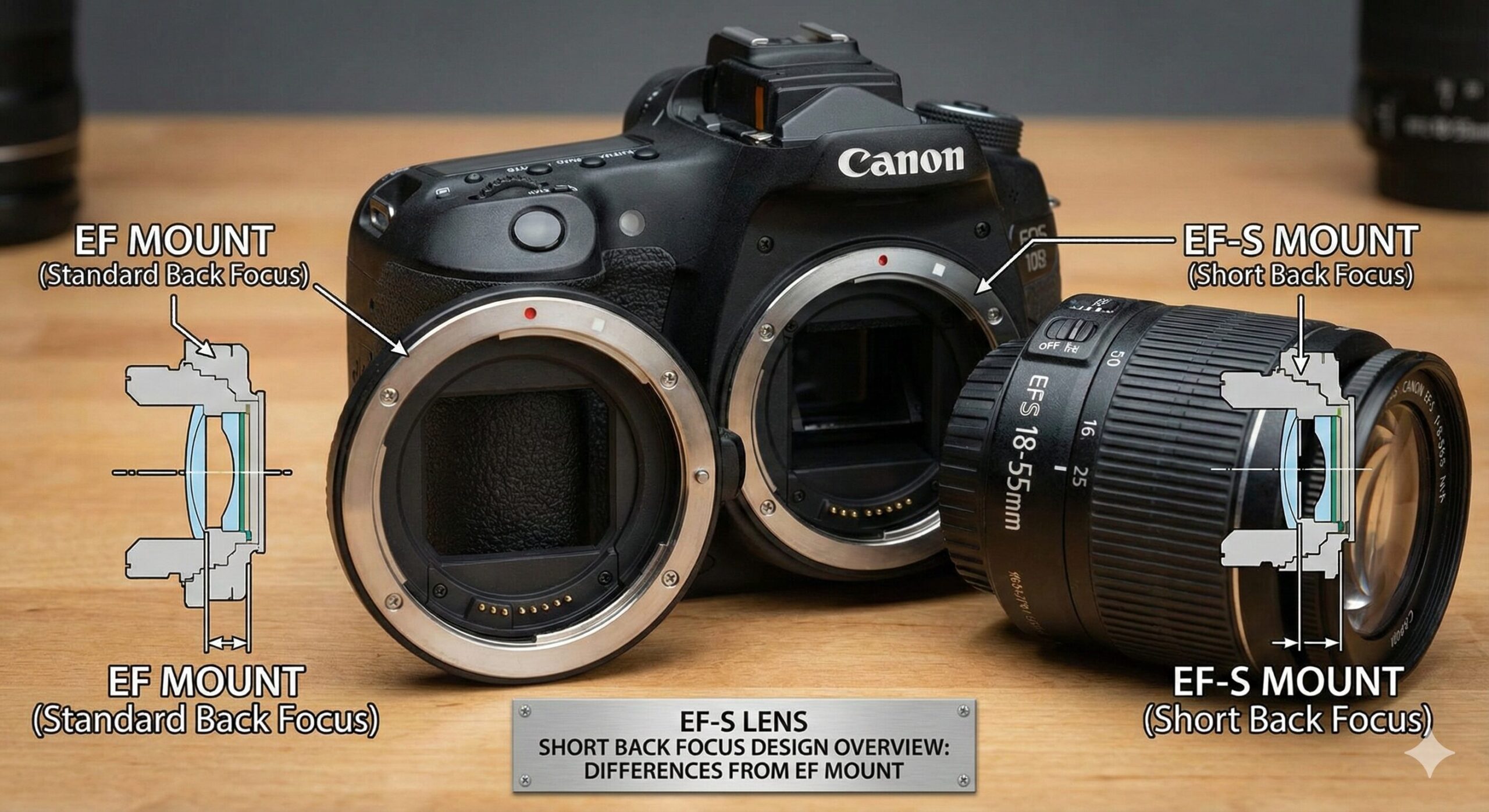

EF-Sレンズのショートバックフォーカス設計の概要：EFマウントとの差異

EF-Sレンズは、キヤノンEOSの一眼レフ用として広く使われてきたEFマウント系のうち、APS-C専用として最適化されたレンズ群です。外観だけを見るとEFレンズと同じEFマウントに装着する仕組みに見えますが、光学設計と機械設計の前提が異なります。中心にある考え方が、EF-SのSが指すショートバックフォーカス設計です。ここでのバックフォーカスは、レンズ最終面付近から撮像面までの「光学的な余裕」を意味し、マウントのフランジバックそのものを変更した話ではありません。EFとEF-Sは同じEFマウント系であり、フランジバックは同一です。その同一条件の中で、APS-C機の構造的余裕を使い、レンズ後群をより後ろへ寄せる設計自由度を確保したのがEF-Sの本質です。

EFマウントとEF-Sの前提条件：同じマウントで違う最適解
ショートバックフォーカスとは何か：フランジバックと混同しない
EF-Sの機械的差異：装着互換と干渉回避の仕組み
イメージサークルの差異：小ささが生む設計自由度
広角設計で効くEF-Sの強み：逆望遠の負担を緩める
撮像素子時代の光束設計：斜入射と周辺画質の扱い
EFとEF-Sの差が出やすい領域：周辺光量、歪曲、解像のバランス
なぜEF-Sはフルサイズに向かないのか：干渉と像の設計目標
ショートバックフォーカスがもたらした代表的メリット：小型化と広角の現実解
EF-S設計の現実的な制約：専用化が生む割り切り
EFマウントとの差異を一言でまとめると：同一規格内の別設計思想
まとめ：EF-Sショートバックフォーカス設計が示す合理性

EFマウントとEF-Sの前提条件：同じマウントで違う最適解

EFマウントは、EOSフィルム一眼レフから連続する規格として確立され、フルサイズ相当の画面を覆うイメージサークルを前提に、ミラーボックスの寸法やミラーの跳ね上がり、後玉とミラーの干渉回避を条件としてレンズ設計が組まれてきました。特に広角域では、フィルムや撮像面に対して斜めに入射する光をどのように制御するかが難所となり、逆望遠型の設計や大きな前玉、複雑な補正群が必要になりやすい構造です。

一方、EF-Sが想定するAPS-C機は、撮像面が小さく、ミラーも小型化されます。撮像面が小さいことは、同じ焦点距離でも画角が狭くなるという意味に留まらず、レンズ側から見た「必要な像の大きさ」が小さくなることを示します。つまり、フルサイズを覆うための大きなイメージサークルを生成する義務がなくなり、像面周辺の要求が変化します。さらにミラーが小さいことは、ミラーの可動域や干渉条件に余裕が生まれ、レンズの後端をより撮像面に近づけやすい方向へ設計を寄せやすくなります。これらを合わせて、APS-C専用としての最適解が成立し、EF-Sが形になりました。

ショートバックフォーカスとは何か：フランジバックと混同しない

用語が似ているため混乱が起きやすい点として、フランジバックとバックフォーカスが同列に扱われがちです。フランジバックは、マウント基準面から撮像面までの機械寸法で、EFとEF-Sは同一です。対して、ここでいうショートバックフォーカスは、光学設計としての後群配置や最終光束の取り回しに関する表現として理解すると整理が進みます。

EF-Sでは、APS-C機のミラーが小さいことを前提に、後玉や後群をボディ側に深く入り込ませる設計が採られます。結果として、広角系で成立しやすい構成になります。広角レンズが難しい理由の一つは、焦点距離が短いのにミラーボックスの物理的空間を避けなければならない点にあります。後群を自由に後ろへ置きにくいと、逆望遠型を強めたり、前群の負担を増やしたりする方向になりやすく、サイズ、重量、補正難度、コストに影響します。EF-Sのショートバックフォーカスは、この条件をAPS-C専用として緩め、レンズ全体の成立を現実的なバランスへ寄せるための設計思想です。

EF-Sの機械的差異：装着互換と干渉回避の仕組み

EF-SはEFマウントと同じ直径・同じフランジバックを共有しつつ、APS-C機にのみ装着されるように機械的なキーが設けられています。理由は明快で、EF-Sの一部レンズは後端がボディ内側へ深く入り込むため、フルサイズ機の大きなミラーと干渉する恐れが生じます。装着を物理的に阻止する仕組みが必要となり、EF-Sには装着位置のガイド形状やツメの配置がEFと異なる形で組み込まれています。

結果として、EFレンズはAPS-C機にも装着され、画角がクロップ相当になります。反対に、EF-SレンズはフルサイズEF一眼レフへの装着が想定されず、物理的にも避けられています。この互換性の方向性が、EFとEF-Sの最大の運用上の差異として現れます。光学上も、EF-SはAPS-Cの撮像面サイズに合わせたイメージサークルで設計されるため、仮に装着できたとしても周辺が大きく欠ける結果になりやすく、目的とズレます。

イメージサークルの差異：小ささが生む設計自由度

EF-Sのもう一つの柱は、小さなイメージサークルです。イメージサークルが小さいことは、単に周辺まで覆わないという意味ではなく、レンズ設計の要求が中心寄りへ集中することを示します。フルサイズの周辺部は、像高が大きく、収差補正や光量確保が難しくなります。APS-Cでは必要な像高が小さくなるため、周辺部で苦しい領域を最初から要求しない設計が成立します。これにより、同等の画角を得るための広角域で、サイズや重量を抑えた構成になりやすく、価格帯も現実的になりやすい方向へ働きます。

例えば、EF-S 10-22mmのような超広角ズームが、APS-C用として実用サイズに収まり、広角端で破綻しにくいバランスを実現しやすいのは、この前提条件の影響が大きいです。EFで同じ画角をフルサイズに対して成立させる場合、焦点距離はより短くなり、周辺まで覆う必要があり、設計上の難所が増えます。EF-Sの価値は、APS-Cという画面サイズに合わせて「無理をしない広角」を成立させたところにあります。

広角設計で効くEF-Sの強み：逆望遠の負担を緩める

一眼レフの広角設計では、ミラーを避けるために後玉を撮像面から離す必要が生じ、焦点距離が短いほど逆望遠型の比率が高まりやすくなります。逆望遠型を強めるほど、前群のサイズが増えやすく、周辺光量や歪曲、倍率色収差、像面湾曲などの補正課題も増えます。EF-Sでは、ミラーが小さいAPS-C機の条件を使い、後群を深く配置しやすくなるため、極端な逆望遠を避けやすくなります。結果として、設計の自由度が上がり、実用品としてのバランスを取りやすくなります。

この影響は、単焦点でもズームでも現れます。特に広角ズームでは、ワイド端での設計負担が大きく、後群配置の自由度が効いてきます。EF-Sが普及した時代、EOS Kiss系や二桁機、7D系で広角の選択肢が増え、現場で使いやすい価格帯とサイズで揃った背景には、この設計前提の差が存在します。

撮像素子時代の光束設計：斜入射と周辺画質の扱い

デジタル撮像素子は、フィルムと比べて斜め入射の扱いが繊細になりやすいと言われます。画素上のマイクロレンズやカラーフィルター構造、受光部の形状の影響で、極端に斜めから来る光は効率や色の出方に影響しやすい条件が生じます。この点は、マウントの種類というより、時代の要請としてレンズ側の光束設計が工夫される領域です。

EF-SはAPS-C専用であるため、周辺までの要求がフルサイズより中心寄りに収まります。結果として、周辺の斜入射条件が相対的に緩くなる方向へ働きます。もちろん、広角端では斜入射自体が消えるわけではありません。ここで重要なのは、フルサイズで最周辺まで成立させる設計よりも、要求される像高の範囲が小さいことで、厳しい領域を避けやすい構造になる点です。EF-Sの設計は、センサー時代の現実に合った落としどころを作りやすく、実用画質を確保しやすい方向へ寄与してきました。

EFとEF-Sの差が出やすい領域：周辺光量、歪曲、解像のバランス

EFレンズはフルサイズを想定するため、APS-C機で使うと像の中心付近のみを切り出す形になります。一般に中心部はレンズが最も得意とする領域であり、周辺の収差や光量低下の影響が見えにくくなります。そのため、EFレンズをAPS-Cで使った際に画質が良好に感じられやすい理由の一つがここにあります。周辺の苦しい部分を使わないためです。

一方、EF-SはAPS-Cの画面全域を想定して最適化されます。APS-Cの周辺はフルサイズの周辺ほど厳しくない一方、APS-Cの周辺としては成立させる必要があります。この差が、歪曲や周辺光量、周辺解像の設計配分に現れます。例えば、ズーム倍率や価格帯、サイズを優先した設計では、歪曲をソフト側で補正する方向へ寄せることも起こり、実写の印象はボディ側補正や現像ワークフローも含めて決まります。ここでも、EF-SはAPS-Cという完成形を前提にしている点が重要で、EFとは設計のゴールが異なります。

なぜEF-Sはフルサイズに向かないのか：干渉と像の設計目標

EF-Sがフルサイズへ向かない理由は二つの層に分かれます。一つは物理干渉で、後端が深く入り込む設計がフルサイズ機のミラーとぶつかりうるためです。もう一つは光学的な設計目標で、APS-Cを覆うイメージサークルを前提としているため、フルサイズの四隅まで像を届ける目標を持っていません。どちらも設計思想の帰結であり、良し悪しではなく目的の違いです。

EFレンズは、フルサイズとAPS-Cの両方で動作する方向性があり、資産性の観点で選ばれることがあります。EF-Sは、APS-C専用として最適化し、広角域を中心にサイズや価格、扱いやすさのバランスを取りやすい方向へ価値を作っています。同じEOSの一眼レフでも、どの画面サイズを前提にしているかで、成立する最適解が分かれます。

ショートバックフォーカスがもたらした代表的メリット：小型化と広角の現実解

EF-Sがユーザー体験として分かりやすく現れたのは、広角ズームや標準ズームでの扱いやすさです。APS-Cの標準ズームが軽量で、日常の持ち歩きに寄り、ワイド側でも実用性が高い構成になりやすい背景には、ショートバックフォーカス設計と小イメージサークルが組み合わさった効果があります。レンズ後群をボディ側へ寄せやすいことは、焦点距離の短い側で設計の無理を減らし、全体の体積や前玉径の肥大化を抑えやすくします。結果として、APS-C用のシステム全体がコンパクトになりやすく、携行性の価値が出ます。

また、APS-Cは被写界深度の傾向や望遠効果の体感など、撮影スタイルにも影響します。EF-Sはその中で、広角側の不足を補い、システムとしてのバランスを整える役割を担ってきました。EFでAPS-Cを組む場合、広角側の選択肢はEFの超広角へ寄り、サイズや価格が上がりやすい方向へ動きます。EF-Sは、このギャップをAPS-C専用の設計で埋め、撮影者の道具として成立させた存在です。

EF-S設計の現実的な制約：専用化が生む割り切り

専用化は自由度を生む一方で、適用範囲を限定します。EF-SはAPS-C専用であり、将来フルサイズへ移行した場合にそのまま使い続ける前提に立ちにくいという構造的な性質を持ちます。これも良し悪しではなく、設計目的の差です。EF-Sが成立した背景には、APS-Cという市場規模と、軽量・低価格・実用画質という要請があり、その要請に合わせた設計が選ばれています。

また、後端が深く入り込む設計は、ボディ側の構造との整合が前提になります。フィルターやミラーの動作、ボディ内の遮光部材、AFセンサー系との関係など、レンズ単体で完結しない制約が増えます。その分、システムとしての一体最適が行われており、APS-C一眼レフでの運用で価値が出る形になっています。

EFマウントとの差異を一言でまとめると：同一規格内の別設計思想

EFとEF-Sは、同じEFマウント系の寸法基準を共有しつつ、前提とする撮像面サイズとミラー条件が異なるため、設計思想が分岐しています。EFはフルサイズまで覆う汎用性を前提とし、EF-SはAPS-C専用としてショートバックフォーカスと小イメージサークルを前提に最適化されています。装着互換は一方向で、EFはAPS-Cで使われ、EF-SはAPS-C専用へ寄せられています。ここに、機械的干渉の回避と、光学目標の違いが重なります。

まとめ：EF-Sショートバックフォーカス設計が示す合理性

EF-Sレンズのショートバックフォーカス設計は、フランジバックを変更する発想ではなく、APS-C一眼レフの小型ミラーと撮像面サイズを前提に、後群配置の自由度を確保する発想です。広角域での設計負担を減らし、サイズ、重量、価格、実用画質のバランスを取りやすくする方向へ効きます。加えて、小イメージサークル前提により、フルサイズ周辺で要求される厳しい領域を最初から設計目標に含めず、APS-Cとしての全域最適を狙う構造が成立します。

EFマウントとの差異は、規格の違いというより、同一規格内での目的分化です。フルサイズを見据えた汎用性を重視するEFと、APS-C専用での合理性を重視するEF-Sは、どちらもEOS一眼レフ時代の要求に対する別の答えとして成立してきました。ショートバックフォーカスという言葉は、その合理性の中心を端的に表したものであり、EF-Sの価値を理解する鍵になります。
