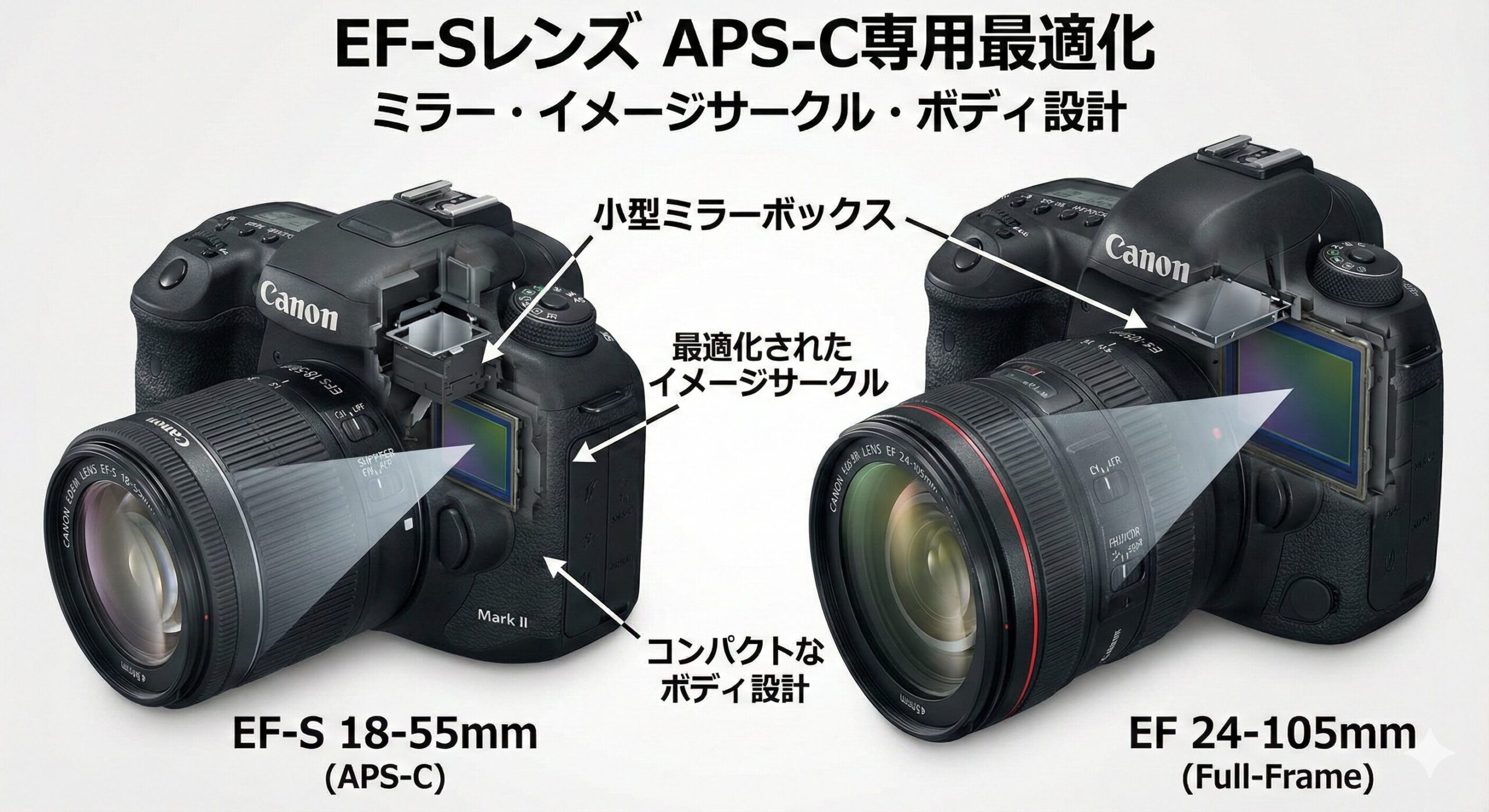

EF-SレンズのAPS-C専用最適化の狙い：ミラー・イメージサークル・ボディ設計
APS-C一眼レフのEF-Sレンズは、単に「小型で安いレンズ群」という位置づけではなく、撮像面サイズが小さいことを前提に、レンズとボディを同時に成立させるための最適化を詰め込んだ設計体系です。EFマウントと同系統の取り付け規格を用いながら、APS-C機のミラーが小さいこと、必要なイメージサークルが小さくてよいこと、ボディ内部の空間条件がフルサイズ機と異なることを、設計自由度として積極的に使います。その結果、広角域を含む焦点域を現実的なサイズと価格で揃えやすくなり、APS-C一眼レフを道具として完結させる方向へ、システム全体が整います。
EF-Sという名称に含まれるSは、APS-C専用設計の性格を端的に示す記号として理解すると筋が通ります。ここで混同されやすい点として、EFとEF-Sはフランジバックそのものを別規格にした話ではありません。ボディ側の取り付け基準が共通である一方、APS-C機の構造条件を前提に、レンズ後端をボディ側へ深く入り込ませる構成を採りやすくしている点が、EF-Sの設計上の中心です。以降は、ミラー、イメージサークル、ボディ設計の三つを軸に、EF-Sの狙いを崩さずに解説します。
EF-Sが狙う「APS-Cとしての完成形」とは何か
APS-C一眼レフで最も現実的な課題になりやすいのは、広角側をどのサイズとコストで用意するかという点です。フルサイズを想定したEFレンズでもAPS-C機で撮影は成立しますが、同じ画角を得ようとすると、APS-Cでは焦点距離がより短い広角が必要になり、フルサイズ用の超広角設計は構造的に大型化しやすく、価格帯も上がりやすくなります。ここでEF-Sは、APS-Cが必要とする画角を、APS-Cの構造条件のまま成立させることを主目的に据えています。必要な像の範囲をAPS-Cに合わせ、ミラーの動作空間をAPS-Cとして見積もり、ボディ内部の寸法条件をAPS-Cとして定義し直すことで、レンズ単体の話を超えて、システムとしての整合を取りにいきます。
この最適化は、撮影者の体感に直結します。APS-C機はボディが軽くまとまりやすく、そこにEF-Sが組み合わさると、持ち歩きの負担、収納性、手持ち撮影の疲労、日常での出番といった現実の要素が連動して改善しやすくなります。さらに、標準ズームから望遠ズームまでを同じ方向性で揃えられるため、レンズ交換を含む運用全体が扱いやすいまとまりになります。EF-Sはこの「機材が生活に馴染む条件」を、光学設計と機械設計の両面から作り込んでいます。
EF-S最適化の三本柱：ミラー・イメージサークル・ボディ設計
ミラーの小型化が生む後端配置の自由度と広角設計の現実性
一眼レフのレンズ設計において、ミラーは避けられない制約として存在します。撮像面の手前にミラーがあり、撮影時にはミラーが跳ね上がるため、その可動域を侵さない位置関係がレンズに要求されます。焦点距離が短い広角ほど、本来はレンズの後群を撮像面に近づけたくなる一方、ミラーの空間を確保するために後群を不用意に近づけられず、設計が難しくなりやすい条件が重なります。結果として、広角では逆望遠型を強める方向へ寄りやすく、前群の大型化、歪曲の増加、周辺光量の低下、補正群の増加といった複数の要因が連鎖し、サイズとコストの上昇につながりやすくなります。
APS-C機は撮像面が小さいため、ミラーも小型化しやすく、ミラーの動作空間の見積もりがフルサイズ機より緩くなります。この「緩さ」は単に干渉しにくいという話にとどまりません。レンズ設計者の視点では、レンズ後端や後群の位置をボディ側へ寄せる選択肢が増え、広角側の成立に必要な無理を減らしやすくなります。逆望遠を過度に強めずに済む場面が増えることで、レンズ全体の体積が抑えられ、前玉径や鏡筒設計も現実的なところへ落ち着きやすくなります。EF-Sの広角ズームが、APS-C用の道具として実用サイズにまとまりやすい背景には、このミラー条件の差が確実に効いています。
さらに、EF-Sではレンズ後端がボディ内部へ深く入り込む構成が採られることがあります。これは、APS-C機の小型ミラーを前提に成立する配置であり、フルサイズ機の大きなミラーでは干渉の可能性が現実になります。そのため、EF-Sがフルサイズ機に装着されないように、機械的なキーを設けて互換性を一方向にしています。この互換性の取り扱いは制限ではなく、ミラー条件を前提にした設計を安全に成立させるための整合として理解すると、EF-Sの思想が崩れません。ミラーの小型化というボディ側の条件が、レンズ側の後端配置を解放し、広角設計を現実的なサイズとコストで成立させる。これがEF-S最適化の第一の柱です。
イメージサークル最適化が「必要な画質」に資源を集中させる
イメージサークルは、レンズが作る像の円の大きさで、撮像面を覆うために必要な条件です。EFレンズはフルサイズの四隅まで像を届ける必要があり、像の中心だけでなく周辺まで含めて厳しい補正要求を背負います。周辺は像高が大きく、光が斜めに入射しやすく、倍率色収差、非点収差、コマ収差、像面湾曲、周辺光量低下などが目に見えやすくなります。そこで補正を積むと、レンズ構成が複雑化し、ガラス材の選択も難しくなり、結果として大型化や高コスト化につながりやすくなります。
APS-Cでは、必要な像の範囲が中心寄りに収まり、フルサイズの四隅に相当する厳しい領域をそもそも要求しません。EF-Sはこの条件を前提に、イメージサークルをAPS-Cに合わせて最適化し、必要な範囲の画質に資源を集中させます。ここで重要なのは、画質を削るという意味ではなく、目標範囲が明確になることで、設計資源の配分が合理化される点です。必要な像の範囲が限定されれば、無理な大口径化や過剰な補正を避けやすくなり、鏡筒の太さ、重量、コストの各要素が同時に落ち着きやすくなります。
加えて、APS-Cの周辺はフルサイズの周辺ほど極端な条件になりにくく、設計の狙いを「APS-C画面全域の実用画質」に置きやすくなります。EFレンズをAPS-Cで使うと中心部だけを切り出す形になり、画質が良く感じられることがありますが、これは周辺の苦しい領域を使っていない結果です。EF-Sは最初からAPS-C全域を狙っているため、中心だけが良いという設計ではなく、APS-Cの端までを含めた実用画質を成立させる方向へ調整が入ります。そのため、ズーム倍率や価格帯の制約の中で歪曲が残る設計が見えることもありますが、これも「何を優先して全体を成立させるか」の配分の結果として理解すると、EF-Sの狙いと整合します。イメージサークルの最適化は、APS-Cというターゲットに合わせてレンズの義務範囲を定義し直し、その範囲で画質と携帯性を両立させるための第二の柱です。
ボディ設計との噛み合わせがEF-Sを「仕組み」にする
EF-Sはレンズ単体の都合だけで成立しているのではなく、APS-C一眼レフのボディ設計と噛み合わせて成立する仕組みです。ミラーボックスの寸法、ミラーの動作軌跡、内部遮光、反射対策、AFセンサー系の取り回し、マウント周辺の強度設計など、ボディ側の条件はレンズ側の成立条件に直結します。APS-C機はフルサイズ機と比べて内部空間の最適点が異なり、ボディ全体を小型軽量へ寄せやすい一方、限られた空間で剛性や遮光を成立させる設計が必要になります。EF-Sはこのボディ側の前提を共有し、レンズ後端の形状や入り込みを含めて、ボディ内部での成立をシステムとして取りにいきます。
ここで互換性の一方向性が効いてきます。EF-SはAPS-C機での成立を優先し、レンズ後端が深く入り込む構成を採る場合があるため、フルサイズ機のミラーと干渉する可能性が現実になります。そこで、レンズとボディの前提が崩れる組み合わせを避けるために、装着を物理的に制限する設計が採られます。この制限は、ユーザー体験としては不便に見えやすい一方、システム設計としては前提条件を守るための合理的な処理です。APS-C用として攻めた後端配置を許容し、その代わりに誤装着を起こしにくくして、レンズ設計の自由度を確保する。この交換条件によって、EF-SはAPS-C一眼レフを現実的に完成させるための構成要素になります。
さらに、ボディ設計と噛み合うことは、写りの一貫性にも影響します。センサー前のフィルター、マイクロレンズ、受光構造の特性によって、斜め入射光の扱いが実写の印象に影響する場面があります。APS-Cは必要な像の範囲が中心寄りになるため、極端に厳しい周辺条件を避けやすく、レンズ側の光束設計とボディ側の受光条件の整合を取りやすくなります。ボディをAPS-Cとしてまとめ、レンズもAPS-Cとしてまとめることが、結果として実写の扱いやすさにつながります。EF-Sは、ミラーとイメージサークルの話をボディ設計まで貫通させ、レンズ群を「APS-Cシステムの道具」として完成させる第三の柱を担っています。
EFとEF-Sを使い分けるときに起きる現実の差
APS-C機でEFレンズを使うと、画角が狭くなるという体感の差がまず現れます。標準域や望遠域では、この変化が扱いやすさとして働く場面があります。一方、広角域では必要な画角を得るためにより短い焦点距離が必要となり、レンズの選択が難しくなりやすい傾向があります。EF-Sはこの広角側の不足を、APS-C専用設計で埋める役割を担ってきました。EF-Sの標準ズームや広角ズームは、日常の画角を現実的なサイズで揃え、持ち歩きやすい構成へ寄せやすくなります。
また、EFはフルサイズ周辺までの成立を背負うため、APS-Cでは中心部だけを使う形になり、周辺収差の影響が見えにくくなります。結果として、APS-CでEFを使うと画質が良く感じられることがあります。対してEF-SはAPS-C全域をターゲットにしているため、APS-Cの端まで含めて成立させる設計になります。ここでの違いは優劣ではなく、設計目標の違いです。EFは汎用性の設計目標、EF-SはAPS-Cシステム完結の設計目標という整理が、現実の使い分けの差として出ます。
さらに、EF-Sはフルサイズ機に装着されない設計が一般的で、これはレンズ後端の入り込みとミラー干渉の可能性を前提にした整合です。EF-Sの価値は、互換性の広さではなく、APS-Cでの成立条件を最大限に活かして、広角域を含む日常の焦点域を道具として揃えやすくしている点にあります。
EF-Sが評価されやすい場面：広角、携帯性、システムの軽さ
EF-Sの狙いが最も分かりやすく現れるのは、広角ズームと標準ズームの領域です。APS-Cの画角に合わせて設計された広角側は、スナップ、室内、風景、建築、旅行のような撮影で扱いやすく、ボディとの重量バランスも崩れにくい方向へまとまりやすくなります。レンズが大きくなりすぎると、撮影のたびに持ち出すハードルが上がり、結果として撮影頻度そのものが落ちることがあります。EF-Sはこの現実を避ける方向へ設計されており、APS-C一眼レフを日常で回す道具として成立させる役割を強く担っています。
望遠側では、EFでもAPS-Cで望遠効果を得やすいという利点がありますが、EF-Sの望遠ズームは、軽量化と価格帯の面でシステムの一貫性を作りやすい方向へ寄ります。ここでも、EF-Sは単にコスト優先ではなく、APS-Cで必要な像の範囲と運用の現実に合わせて、システム全体を軽くする意図が通っています。
EF-S最適化を短く言い換えると
EF-SのAPS-C専用最適化は、ミラーが小さい条件を使って後端配置の自由度を確保し、APS-Cに必要なイメージサークルに目標を絞り、ボディ設計と噛み合わせてシステムとして完結させることに集約されます。互換性を一方向にした設計も、その完結を守るための整合です。APS-C一眼レフを「現実の道具」として成立させるために、光学と機械の前提を最初からAPS-Cに置き直した。それがEF-Sの狙いです。
まとめ：EF-SはAPS-C一眼レフを完成させるための合理的な専用設計
EF-Sレンズは、APS-Cの撮像面サイズを前提に、ミラーの小型化による自由度、イメージサークルの最適化による資源集中、ボディ設計との噛み合わせによるシステム完結を同時に成立させています。広角域を現実的なサイズと価格で用意しやすくし、持ち歩きやすさと実用画質のバランスを取りやすくして、APS-C一眼レフを日常の撮影機材として回しやすくする。この狙いが三本柱の中心にあります。EFが汎用性を背負う設計目標であるのに対し、EF-SはAPS-Cでの成立を最優先にした設計目標であり、その違いがミラー、イメージサークル、ボディ設計のすべてに反映されています。
